現在的產品質量競爭，除了公司生產流程中的品控非常重要以外，原材料的品控也同樣重要，為了能讓我們的客戶對我們的產品質量有更多的了解，我們會在公司網站逐一介紹我們的產品原材料，和分析不同原材料對于產品質量之間的關系。今天就介紹我們無感毫歐電阻(采樣電阻)的材料的關鍵組成部分的材料。
.png)

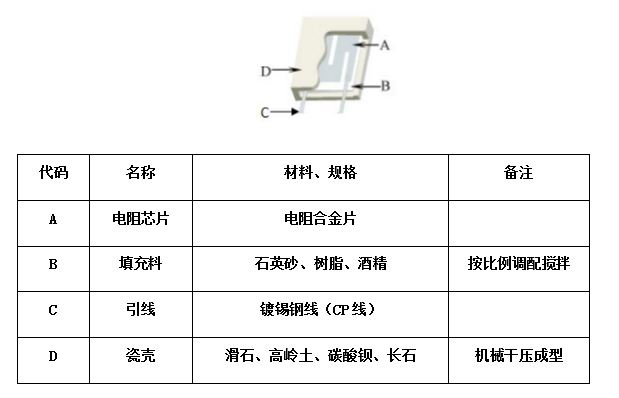

如上圖所示，毫歐的電阻的組成部分主要為3個部分，即：瓷殼，石英砂（填充），電阻合金片，瓷殼我們已經在其他文章有獨立的介紹，這里就單獨介紹電阻芯片。
毫歐水泥電阻的特點主要是，阻值小，精度要求高（1%）。眾所周知，電阻在工作中會有發熱、溫度升高的特性，而溫度升高勢必影響電阻值的變化。我們毫歐電阻的主要要求技術就是，阻值小，精度高。這樣就會帶來一個很關鍵的問題，即：我們要選用一種，阻值穩定，溫飄(ppm/℃)非常小的金屬材料。
對比現有的材料科學中的各種金屬材料，和我們的技術要求，發現錳銅（康銅）的特性非常適合應用于毫歐電阻合金片。
錳銅：就是錳和銅的合金。康銅：就是鎳、錳、銅的合金。

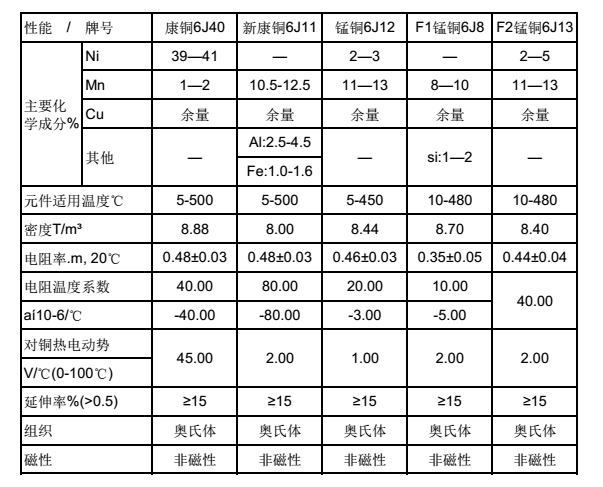

這兩種材料應用到電阻中各有不同的優缺點，這里就影響電阻質量的幾個方面進行比較：1.工作溫度：錳銅的工作溫度范圍為≤100℃，康銅的工作溫度范圍為≤400℃，康銅工作溫度范圍更大。2.溫飄（PPM/℃）：錳銅在20℃-80℃的PPM/℃為0-20，康銅在20℃-400℃的PPM/℃為0-40。大家可能對這個系數值沒有概念,我就舉個錳銅例子說明一下,錳銅在20℃-80℃的PPM/℃為0-20,就是說,錳銅在工作溫度從20℃-80℃升高過程中,溫度系數是變化的,溫度系數從該開始的0逐漸到了40,我們?nèi)≈虚g值20,計算一下阻值在20℃為100R錳銅絲工作溫度為80℃時候的阻值,公式為:現在阻值+變化阻值(現有阻值*變化溫度*溫度系數中間值),即為:100+(100*60*20/1000000)=100.12R,按照這個計算，錳銅絲在溫度升高到80℃，阻值在升高了0.12%，這個精度是非常高的。在來計算康銅的溫度升高到80℃的時候，我們已經知道康銅的溫度系數是錳銅的一倍，那么康銅在80℃的時候，阻值為100.24R，阻值升高了0.24%，這個是升高60℃后的系數。我們再計算康銅在溫度升高到400℃的時候是什么情況，同樣設定20℃有一段100R阻值的康銅絲，在400℃時的阻值是多少，100+（100*380*40/1000000)=101.52 阻值精度為1.52%。3、使用壽命：錳銅和康銅相比較，康銅的耐腐蝕，高溫不變形，耐高壓的性能更好。4、價格：由于康銅含有鎳金屬，相比較康銅的價格要高出很多。
.png)
因此我們公司在選擇材料的時候要考慮到客戶對產品的參數要求和實際使用的工作環境，如：電感率，工作溫度范圍，阻值精度，電阻工作環境......等等，來考慮材料的選擇。
以上技術信息為世達電子內部文件，僅供學習和參考，不做為實際生產指導標準，請您留意！
